No todas las redes que utilizan cable son redes Ethernet, pero son las más utilizadas para construir redes LAN, están catalogadas en distintas adaptaciones.
Se nombran mediante un número que representa su velocidad de transmisión en megabits por segundo, al final del nombre puede haber un número que representa su longitud máxima.
–El cable de par trenzado (UTP y STP):
El cable de UTP está formado por hilos de aluminio o cobre, enlazados entre si por parejas con la finalidad de mantener estables las propiedades eléctricas
Según el número de pares de hilos utilizados y la longitud de cada trenzado se obtiene diferentes velocidades de transmisión, que se denomina (CAT)
Los cables más utilizados actualmente para las redes informáticas son de cuatro pares de hilos (CAT5 y CAT6)

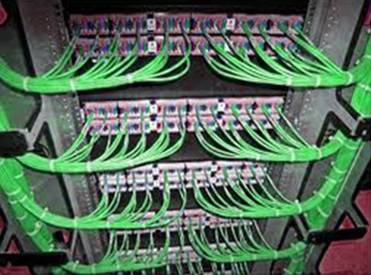

En las instalaciones de cable estructurado, los distintos segmentos de cable UTP se distribuyen desde el switch
El cable STP es una variante del UTP que aumenta la cantidad de aislamiento alrededor del conjunto de cables y su inmunidad al ruido, aunque es más caro que el UTP.
-Las instalaciones de cableado estructurado:
El cableado estructurado se utiliza para organizar los cables que sirven de soporte para las comunicaciones de una red de área local.
Una instalación de cableado estructurado de voz y datos presenta las
siguientes ventajas:
- Tiene un coste bastante económicio.
- Permite ampliar la red con facilidad.
- Es fácilmente manipulable y fiable.
- Es flexible si se realizan cambios de ubicación de ordenadores o teléfonos.
En la actualidad, el cableado estructurado reduce las tres topologías clásicas
(anillo, estrella y bus) a una sola: la de estrella. Por eso los nodos y dispositivos de las redes LAN se conectan con distintos elementos de interconexión física (switch).
- Nos permite ampliar la red con nuevos puestos o nodos sin interrumpir su funcionamiento.
- Asegura el funcionamiento de la red en el caso de que falle un segmento o enlace de la estrella.
–La fibra óptica:
Es un medio muy utilizado para la transmisión de datos y de telecomunicaciones. La fuente de luz puede ser láser o un LED.
Sus características son:
- Su ancho de banda es muy grande: con velocidades de 10 Gbps por cada fibra, se pueden llegar a obtener velocidades de transmisión totales de 10 Tbps.
- Es inmune totalmente a las interferencias electromagnéticas.
- Es segura,no es posible acceder a los datos trasmitidos por métodos no destructivos, no transmite velocidad .
- Tiene un coste elevado.
- Las reparaciones son difíciles.
- Pueden soportar una mayor capacidad de transmisión en mucho menos espacio y con mayor distancia entre repetidores.
- Hay dos tipos de fibra según su propagación: multimodo (tiene una distancia de propagación de 2 km) y monomodo (permiten alcanzar grandes distancias hasta 100 km).
